小型天体写真儀 スターグラファーSG1

天体写真を気軽に高精度に撮影できるポータブル赤道儀「スターグラファーSG1」です。
まだプロトタイプですが小さくとも基本構造をしっかりと作るを コンセプトに製作しています。
現時点で制御系は恒星時など5種類、モードをディスプレイに表示しボタンで切り替えます。

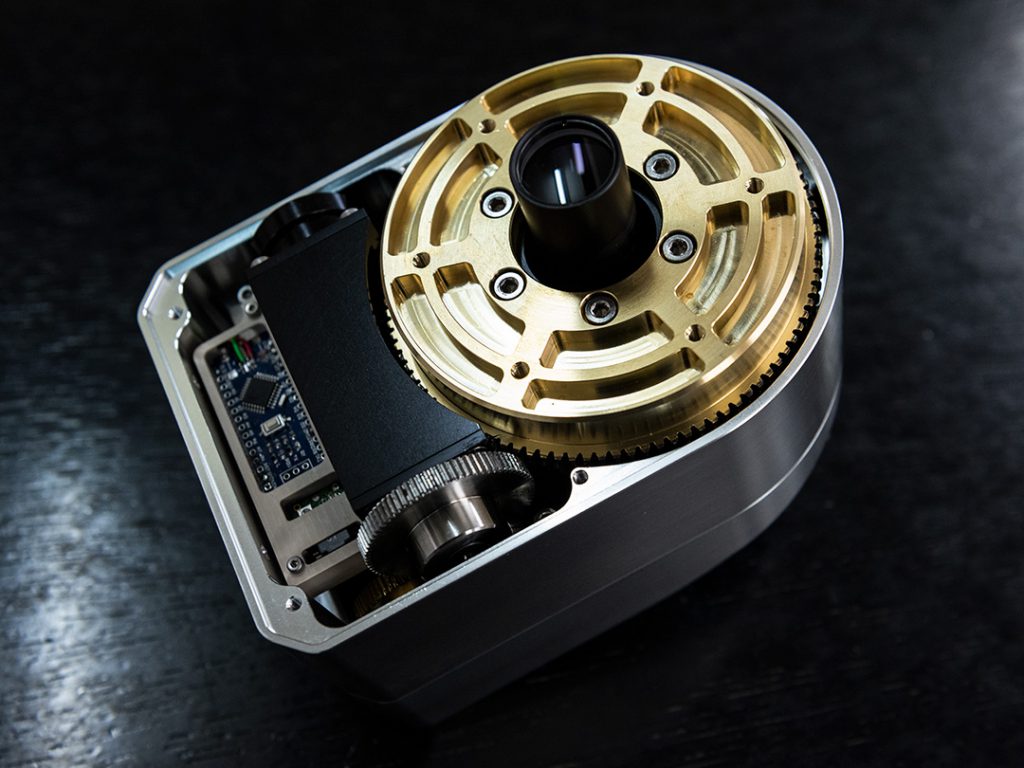

駆動系は焼入研削ウオームスクリューに真鍮ホイール、ベアリングはスクリュー、ホイール共にアンギュラ玉軸受を使用し小型ながらも機械として妥協していません。

仕様

名称 StarGrapher SG1(スターグラファーエスジーワン)
ウオームホイール 歯数100 真鍮製
ウオームスクリュー 焼き入れ研削加工
ベアリング 高精度アンギュラ玉軸受ホイール側スクリュー側合計2セット
ハウジング アルミ合金削り出しアルマイト仕上げ
駆動  2相ステッピングモーター
電源  5V スマートフォン用バッテリ等を使用(別売)
重量  約4.1kg

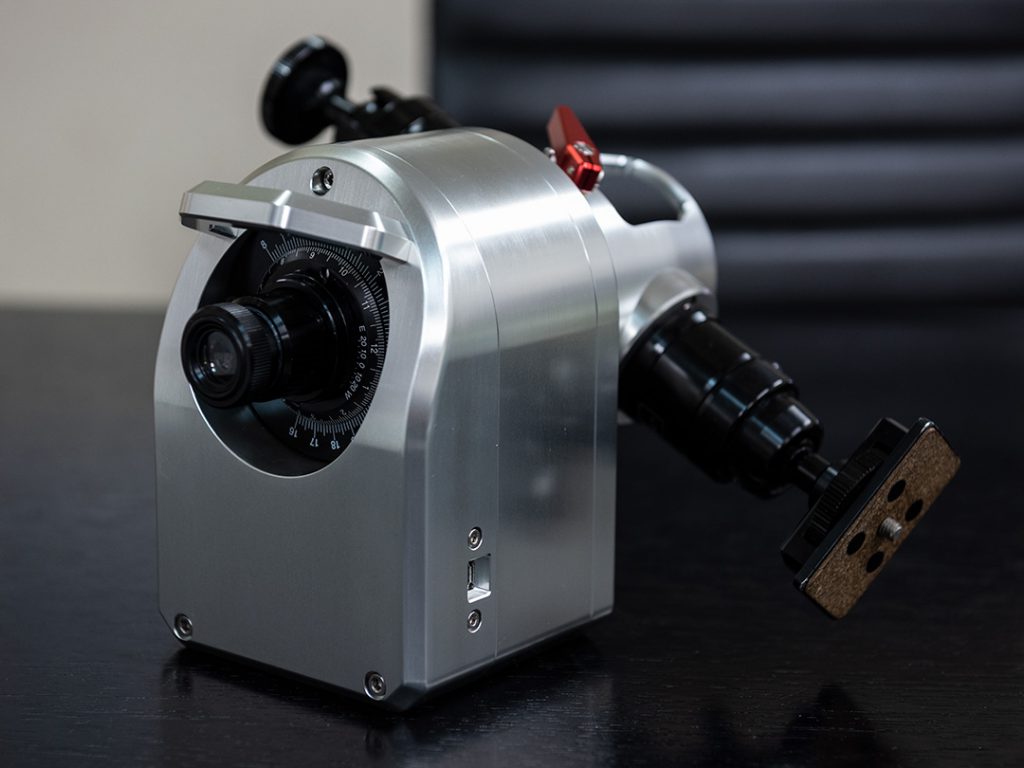

極軸望遠鏡 標準付属(写真の物では無くビクセン様のPF-LII になる予定です。)
三脚取り付け用に底部にカメラネジ穴付き
雲台等カメラ取り付け用に雄カメラネジネジを2カ所用意しています。
駆動モード 恒星時、恒星時の1/2、恒星時の2倍、太陽時、月時
オートガイド端子付き(赤経)

オプション(予定)
バランスウエイト
簡易赤緯軸
高度方位調整台
専用三脚

価格 未定
販売時期 2023を予定

詳細は順次更新していきます。

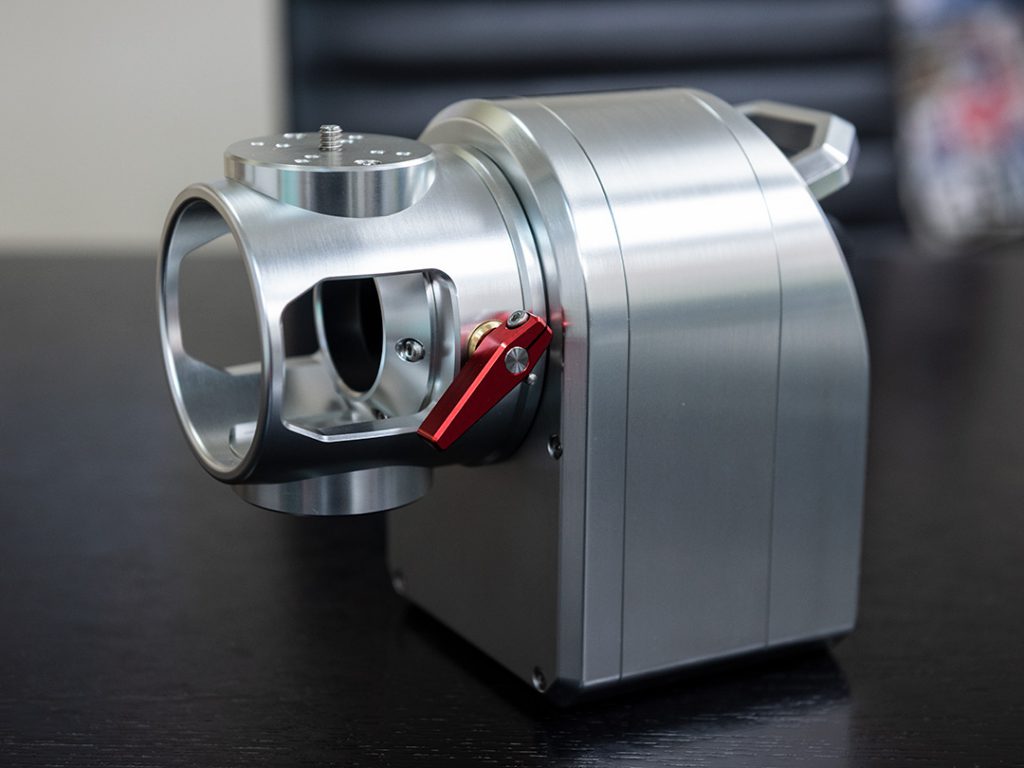

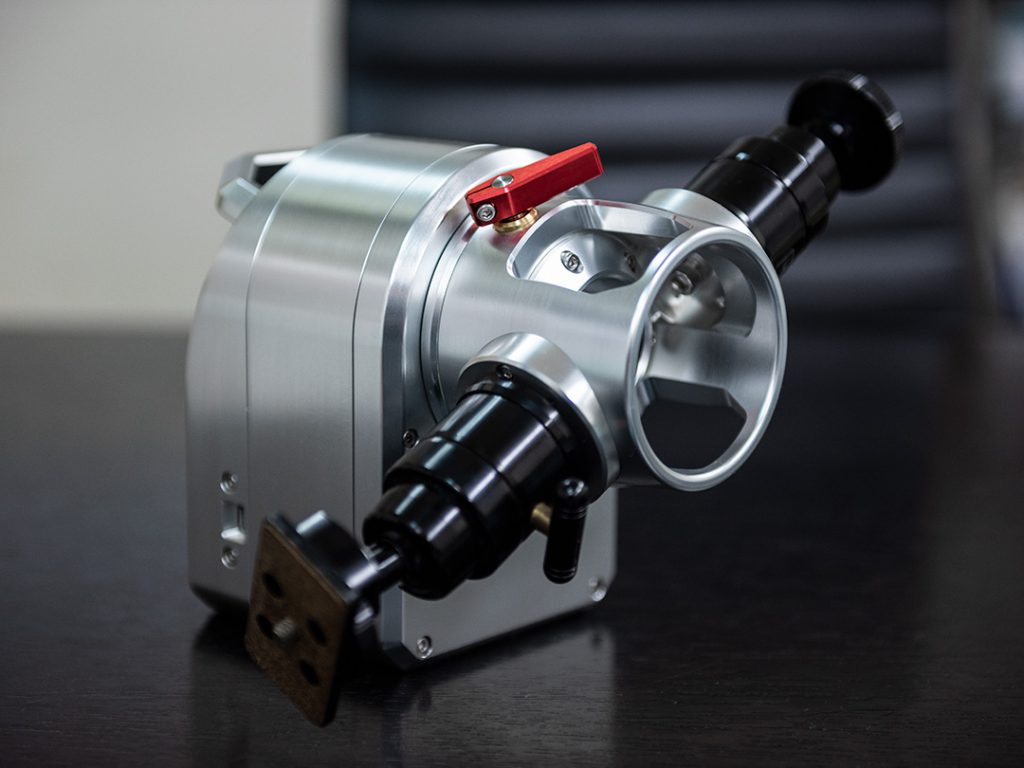

写真は一部オプションを装着しています。
写真は試作品のため製品とは変更になる事があります。

「スターグラファー」「StarGrapher」は有限会社ワイエスデザインの商標または登録商標です。

画像に alt 属性が指定されていません。ファイル名: sg1_01-1024x768.jpg
画像に alt 属性が指定されていません。ファイル名: SG1_06-1024x768.jpg
画像に alt 属性が指定されていません。ファイル名: SG1_11-1024x811.jpg
画像に alt 属性が指定されていません。ファイル名: SG1_09-1024x768.jpg
画像に alt 属性が指定されていません。ファイル名: SG1_cut01.jpg

お問い合わせは TEL 042-713-3257
